【故障排查】GBU磁力锁常见问题
2020-12-10 21:19:112099次浏览

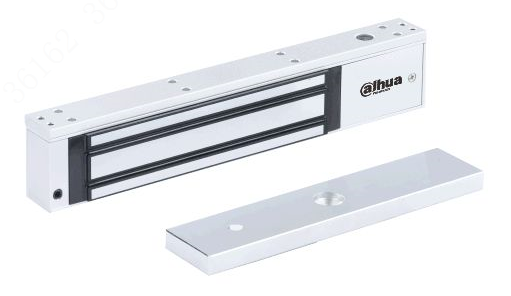

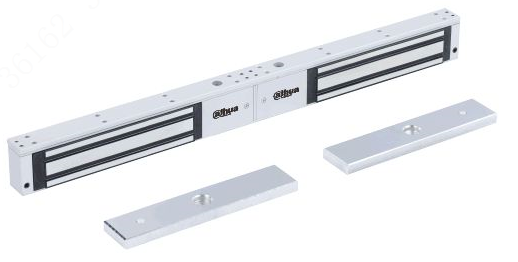

（大华磁力锁产品）

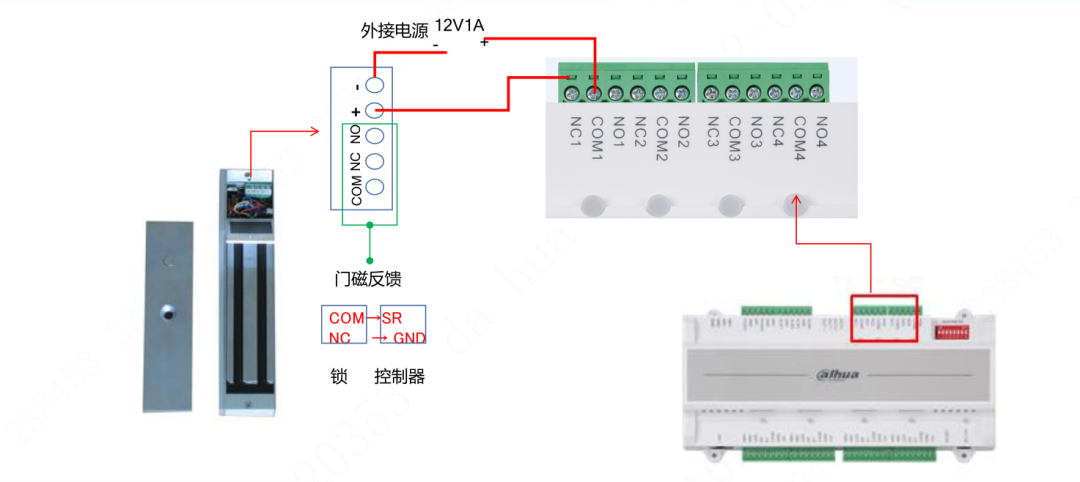

（磁力锁接线图）
磁 力 锁 接 线 测 试

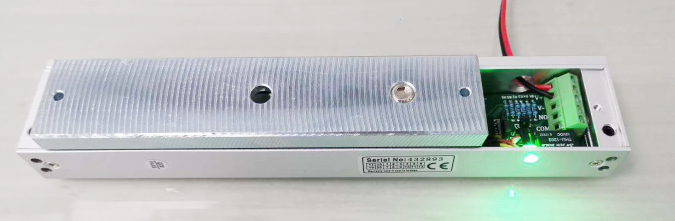

（图1）

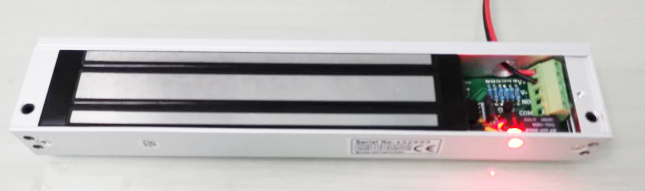

（图2）
磁 力 锁 故 障 排 查
!

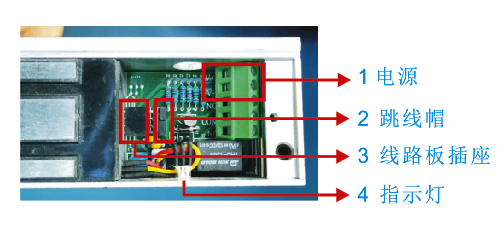

问题1：指示灯不亮
▼排查方法：
1、检查电锁电源是否接错，V+ 接电源DC12V，V- 接电源GND；
2、检查电源供电是否正常；
3、检查跳线帽是否正常插好；
4、检查线路板插座有没有插好；
5、如以上都没有问题，更换新线路板再测试。
!
问题2：吸板放在锁体上，指示灯亮红灯
▼排查方法：
1、 检查吸板是否放在锁体黑色部位，如下图所示；
2、用万用表测亮V+/v-的电压是否≥DC9V；
3、检查跳线帽是否正常插好；
4、如以上都没有问题，更换新线路板再测试。
!
问题3：磁力锁吸力不足
▼排查方法：
1、吸板是否放好；
2、用万用表测量电锁电源电压是否≥DC9V；
3、检查跳线帽是否正常插好或跳线帽是否有脱落；

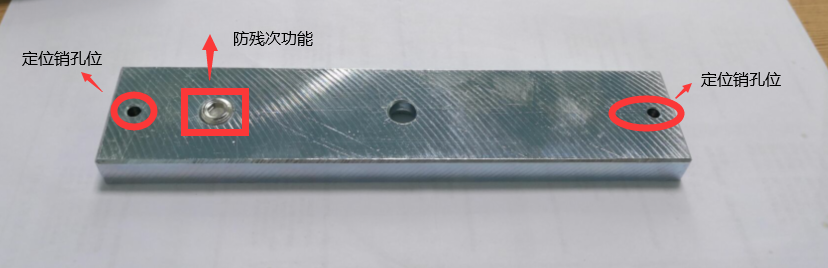

4、调整防残次，不要出来太多；吸板不能固定死，要使用定位销，如下图所示；
5、如以上都没有问题，更换新线路板再测试。
!
问题4：磁力锁指示灯微亮且工作不正常
▼排查方法：
1、磁力锁供电不足，用万用表测量电锁电源电压是否≥DC9V；
2、如以上没有问题，更换新线路板再测试。
第1步
打开锁体面罩，即可看到磁力锁线路板
第2步

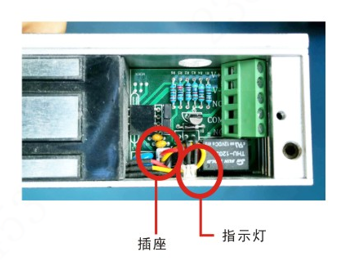

拔掉线路板插座上的端子，把指示灯往锁壳里面压
第3步

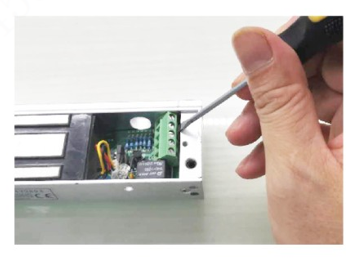

用一字螺丝刀轻轻往上翘

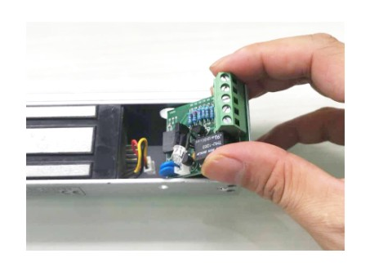

第4步
拔出旧线路板

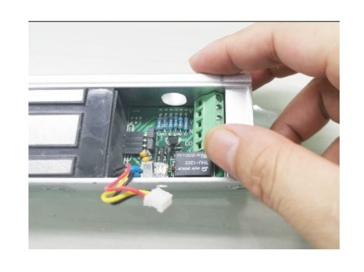

第5步
插入新线路板，注意线路板与锁体的排针需要对好

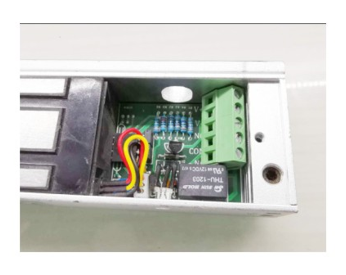

第6步
插上端子，调整指示灯
